1分钟轻松看懂电子连接器的基本构造

作者: XYCO 轩业连接器 编辑: 萱萱 来源: http://www.xyco.com.cn 发布日期: 2019.06.12
信息摘要:
电子连接器由端子(termial、i针)和塑胶主体(houig)以及其他配件组成。电子连接器核心部件之一“端子”,它的主要功能是电源及信号的…

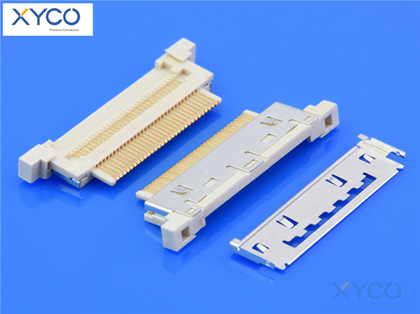

电子连接器由端子(terminal、pin针)和塑胶主体(housing)以及其他配件组成。

 1分钟轻松看懂电子连接器的基本构造

电子连接器核心部件之一“端子”,它的主要功能是电源及信号的导体,在加工过程中需要冲压成型在进行电镀(镀金或镀锡)组成,镀层的厚度根据应用中的需要决定。其原材料一般为黄铜(C2680)或磷青铜(C5191、C5210)使用较多。



电子连接器核心部件之二“塑胶主体”(胶壳),它的主要功能是保护端子或PIN针绝缘,在连接时导正,提供机构强度。加工的工艺是射出成型,其材料使用的工业塑胶,常用的有LCP、PPS、Nylon、PBT、PCT等。



电子连接器核心部件之三“其他配件”例如:铁壳、锁扣等,主要功能是EMI屏蔽、做连接固定和定位以及增加强度。在加工工艺中主要靠冲压成型,应用的材料包含有:弹性外壳(铜、不锈钢)、非弹性外壳(SPCC)组成。
