板端产品选型难?专业的排针排母连接器生产厂家为您支招!「轩业」

作者: 萱萱 编辑: 来源: 原创 发布日期: 2019.02.05
信息摘要:
方案设计和PCB板贴片的厂商对于板端产品一定不陌生,最近有些朋友在咨询此类产品的时候对产品不清楚讲不明白。作为排针排母连接器生产厂家给大家分…

方案设计和PCB板贴片的厂商对于板端产品一定不陌生,最近有些朋友在咨询此类产品的时候对产品不清楚讲不明白。作为排针排母连接器生产厂家给大家分享一下板端常用的排针排母产品知识,让你在选型和应用时可以节省时间。

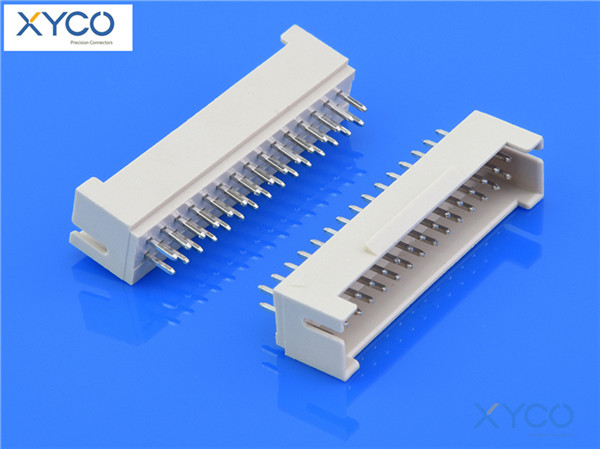

 排针排母连接器生产厂家

产品区分可以从4方面着手:间距、高度、结构、pin位



1.间距 一般有1.0mm、1.27mm、2.0mm、2.54mm较多,材质有:PPT、PA6G、PA9G、LCP料等。普通的应用PPT料较多,耐温在235±5°,需要使用波峰焊的材料就需要LCP料,耐温在270度±5度。



2.高度 排针的高度不同对应的排母高度也是不一样的。以1.27mm间距为例:排针高度:1.0mm、1.50mm(比较常用)、1.27mm、2.0mm、2.54mm ,排母高度就是:2.0mm、3.4mm、4.3mm、5.7mm

另合高尺寸特殊非常规的都可以定制,排母高度无法改变时,排针长度可以加长叠加塑胶。



3.结构 排针排母连接器生产厂家生产的产品种类也是非常之多,通常都是应用于板端。结构分为DIP (插针90°/180°)和SMT(贴片90°/180°)两种,异性结构有样品或图纸均可以生产。



4.pin位 此类产品的PIN位相对灵活多变,排针排母连接器生产厂家基本都可以满足设计所需,单排、双排、三排、四排,从2~50pin均可以生产。

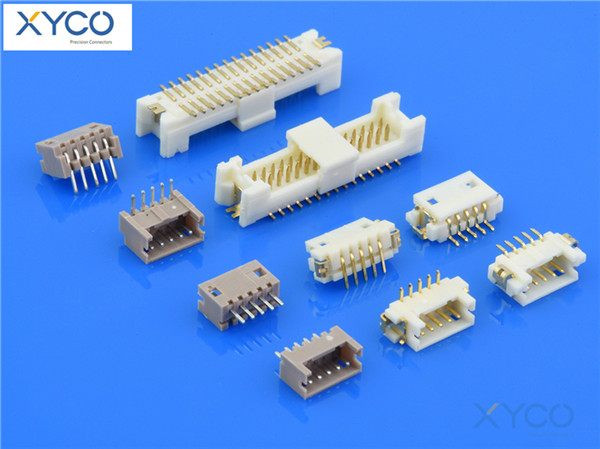

 排针排母连接器生产厂家

排针排母连接器生产厂家众多,在选择时还是要看重产品的价值,不能过于看重价格。这些产品一旦焊接在PCB板上返工的成本太高,产品的电镀、材质、工艺、交期都是值得参考的。选型从以上的四个维度参考,一定可以找到您想要的。

 排针排母连接器生产厂家

产品咨询、应用难题解决,请关注轩业连接器官网:www.xyco.com.cn资深产品工程师在线一对一为您服务。
