电子连接器厂家对连接器锁扣的功能解析,原来它这么重要!【轩业】

作者: 萱萱 编辑: 来源: 原创 发布日期: 2018.11.26
信息摘要:
轩业12年专注研发制造电子连接器厂家,对连接器的锁扣在设计时有着不一样的理解诠释,锁扣的功能是确保连接器插板后能平贴PCB,并且在后续系统成…

 轩业12年专注研发制造电子连接器厂家,对连接器的锁扣在设计时有着不一样的理解诠释,锁扣的功能是确保连接器插板后能平贴PCB,并且在后续系统成品应用中分摊一些外力,有时也肩负铁壳接地的责任。通常设计时重要的就是在插板力偏小(插板力太大则客户在SMT制程中无法自动插件)的情况下有适当的抓板力,同时又能包容PCB的孔径与板厚等尺寸公差。为了共享于两种板厚尺寸的PCB,AMP有一种设计的专利,它在锁扣的两支脚上各长不只一个的尖角,尖角可直接压迫PCB孔内壁以产生足够的摩擦力,防止退出。因为产品不会多次插板又拔出,因此并不需要将锁扣设计成完全弹性变形,但是要请工程分析帮忙确认设计尺寸对应的插板力与抓板力,以免不停设变。

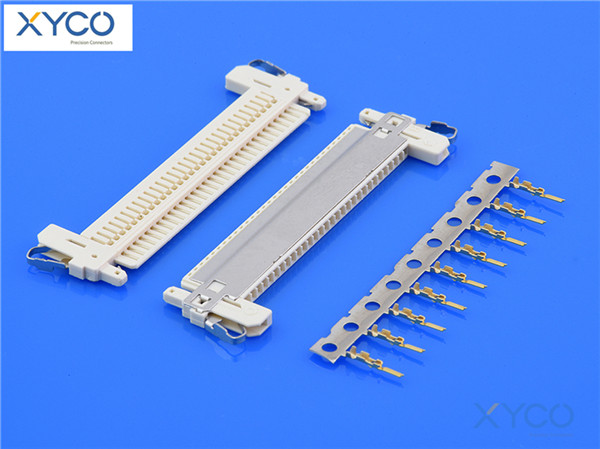

电子连接器厂家

较常见的锁扣有两种,一是下料式的hook type,另一是折弯式的kink type,一般反应是hook type 尺寸较稳定,插板时也比较不容易将整个PCB孔内的锡膏推出掉落,较受客户欢迎。

电子连接器厂家

锁扣若需分摊应用时的插拔力或其他外力,则其位置就相当重要。电子连接器厂家设计的锁扣目的是当遇到外力产生时,锁扣能及早分摊大部分的外力。例如当外力作用在胶壳上,产生一个杠杆效应,支点可能在PCB的前缘,或是在胶壳 的后缘,这时就要考虑清楚,锁扣 究竟该放在何处,才能分摊掉大部分的外力。当然,锁扣 与胶壳间的结合强度要足够,否则后果就是锁扣 还牢牢的留在原处,但是胶壳 & contact 已经被外力推移到破坏。

电子连接器厂家

锁扣可以是独立的五金件,也可以是从铁壳上延伸出来的结构,若是前者,则常常需要再花心思如何让铁壳与锁扣导通,以便让铁壳接地,发挥隔离EMI或是疏通ESD的功能。在docking conn.的设计上,常用车制的nut穿过锁扣,胶壳,shell然后将前缘铆开,达到组合固定以及导通桥梁的功能。Nut 前缘要铆开,局部的应变非常大,一不小心就容易发生铆裂的情形,一般采用表面镀锡处理,比较有延展性,同时配合适当的管壁肉厚以及铆合深度,应可避免铆裂的情形。此一铆合用的nut一般又有另一功能,就是提供一个内螺纹供导位用或固定用车件旋转配入,因此在装配该车件时,就有可能将扭力传到nut身上,为避免nut随之旋转,胶壳必须有机构特征来固定nut以防止其旋转。须确认胶壳结构够强,不会被nut的旋转扭力破坏,或是顶出新的standoff。

以上就是关于 电子连接器厂家在设计中对于锁扣的功能和构成的一些经验分享,如您想了解更多产品信息请关注轩业官网:http://ww.xyco.com.cn
