FPC连接器结构原理是怎样的?「轩业」

作者: XYCO轩业连接器 编辑: 萱萱 来源: http://www.xyco.com.cn 发布日期: 2019.10.24
信息摘要:
经常和FPC连接器打交道的用户,了解一些FPC连接器结构原理的知识是非常有必要的, FPC连接器的结构原理是怎么样的呢,那么FPC连接器生产…

经常和FPC连接器打交道的用户,了解一些FPC连接器结构原理的知识是非常有必要的, FPC连接器的结构原理是怎么样的呢,那么FPC连接器生产厂家轩业来为您科普一下 FPC连接器结构的原理知识。

FPC连接器结构原理是怎样的?「轩业」

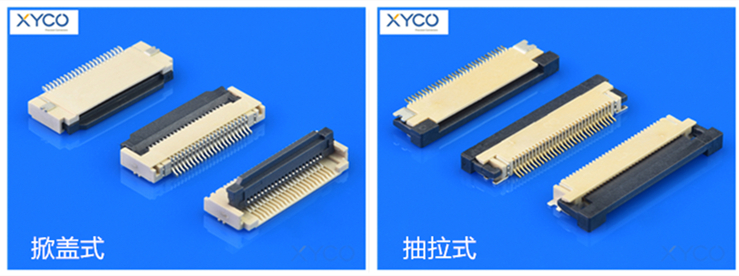

FPC连接器可实现薄型化,并且为抑制连接器之占用面积,而谋求小型化,高频信号传输的连接器,此连接器包含四部分组成,分别是胶芯、舌片、端子、焊接片,主要作用表现为以下四个方面:

1.FPC连接器胶芯的功能是保护端子,绝缘,连接时之导正,提供机构强度等,FPC连接器胶芯的制造过程一般是使用注塑工艺,材质多为PA9T材料。

2.FPC连接器舌片的功能是压接排线,绝缘,连接时之导正,提供机构强度等,FPC连接器舌片的制造过程一般是使用注塑工艺,材质使PA10TPPS材料。

3.FPC连接器端子的功能是电子信号之导体传输,制造过程是使用冲压+电镀工艺(镀金或镀锡,提升产品的焊接能力),材质使用磷青铜C5191材料。

4.FPC连接器焊接片的功能是元件定位、固定、增加强度等,制造过程也是使用冲压+电镀工艺(镀金或镀锡,提升产品的焊接能力),材质使用青铜C2680材料。


想了解更多FPC连接器生产厂家的产品信息,欢迎致电:135-2798 6998  400-805 3310,也可点击两侧在线咨询,轩业(XYCO)竭诚为您服务!
