fpc连接器封装方式有哪些?「轩业」

作者: XYCO 轩业连接器 编辑: 萱萱 来源: http://www.xyco.com.cn 发布日期: 2019.08.27
信息摘要:
FPC连接器是企业生产电子产品中经常用到的一种连接器,应用范围多为各种电子产品上的PCB板,形状通常为矩形,制作工艺一般是使用冲压和注塑工艺…

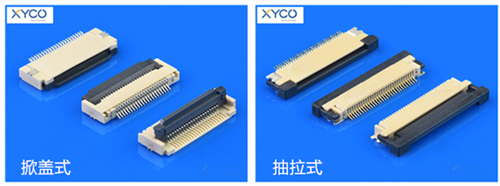

FPC连接器是企业生产电子产品中经常用到的一种连接器,一般应用在各种电子产品的PCB电路板中,形状通常为矩形,制作工艺一般是使用冲压和注塑工艺。FPC连接器上的接触件材质常用磷青铜,塑胶绝缘体材质多为PA66,通常使用到的FPC连接器间距有0.5pitch、1.0pitch、1.25pitch等较为常见。

 fpc连接器封装方式有哪些?「轩业」

而在生产制作过程中,对于小间距的FPC连接器,有必要包装能很好的保护端子的共面度和端子排列的正位度,这样才能减少FPC连接器产品在封装运输过程中可能出现的质量问题。现在的FPC连接器通常有两种封装方式,一种是PVC管封装,另一种是载带封装。

PVC管封装

其中PVC管封装对小间距FPC连接器的保护性能不好,且在SMT过程需要人工将产品放置于PCB上,增加了客户装配中的线外制程,严重影响生产效率。

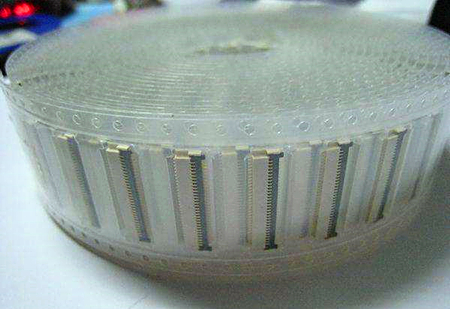

载带封装

而载带封装是沿用IC等表面贴装电子元件的封装方式,根据产品的形状设计的封装载带可以很好的保护产品不受损伤,而且在SMT制程中可以和其他电子元器件一样进行自动贴片焊接制程,而无须多余的工序和设备,提高了PCB组装的生产效率。

fpc连接器封装方式有哪些?「轩业」
