连接器端子的三大作用

作者: XYCO 轩业连接器 编辑: 萱萱 来源: http://www.xyco.com.cn 发布日期: 2019.06.18
信息摘要:
在连接器的结构中,端子起着无可替代的地位,应用的材质主要是铜材(黄铜和磷青铜)一起来看看它的三大作用都有哪些?1.从分离界面传导信号或能量到…


在连接器的结构中,端子起着无可替代的地位,应用的材质主要是铜材(黄铜和磷青铜)一起来看看它的三大作用都有哪些?


1.从分离界面传导信号或能量到永久连接界面。


2.提供正向力以建立和维护可分离界面。


3.为永久连接界面提供连接部位。

连接器端子的三大作用

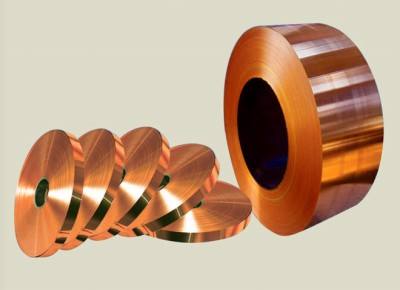

铜(合金)具有优越的导电性能(铜的导电性能在所有金属中仅次于银位居第二),良好的机械性能和加工工艺性。虽然铜(合金)在金属中价格不具有很好的竞争力,但铜(合金)以其突出的综合性能在连接器端子材料中占绝对统治地位。

连接器端子的三大作用

铜(合金)中各自的导电性能,机械性能,加工性能也相差很大,如时效热处理后的铍铜的机械强度是铜的机械强度的好几倍,但铜的导电性能比铍铜C17200和C17300高出数倍。即使是同一牌号,不同硬度状态的铜合金的机械性能也相去甚远,比如C5240退火状态(O)的抗拉强度不到400Mpa而XSH状态的C5240的抗拉强度高达1200Mpa。

正因铜(合金)性能范围较宽,在连接器设计中才有一定的选择余地,也是铜(合金)成为连接器端子首选材料的原因之一。但每种铜合金还是有各自突出的优缺点,甚至有些共同的特征,如机械强度越高,加工工艺性(如成形性)越差,导电性和散热性也往往变差,在连接器设计中要求做到较好的平衡。在连接器日益小型化,微型化,功能多元化,传输性能高速化的今天,要平衡好材料的性能变得越来越困难。所以市场上不断推出新的特殊性能的材料来满足连接器设计要求。
