连接器选型这些点您不得不重视

作者: XYCO 轩业连接器 编辑: 萱萱 来源: http://www.xyco.com.cn 发布日期: 2019.06.09
信息摘要:
在做方案设计时您肯定不希望在项目接近尾声时才发现需要增加内容并调整项目以适应此改动,这样会导致时间和费用成本增加。为了避免这种情况,选择连接…

在做方案设计时您肯定不希望在项目接近尾声时才发现需要增加内容并调整项目以适应此改动,这样会导致时间和费用成本增加。为了避免这种情况,选择连接器的流程一定要慎重。

连接器选型这些点您不得不重视


一、连接器的选型基本流程
1、 结构工程师确认连接器的机械特性(耐温耐湿耐腐蚀)
2、 硬件工程师计算连接器过电流的能力
3、 确认连接器是否可以防呆,防止选择不同连接器选择同一个型号
4、 硬件确认信号和电源从不同的连接器上走,是否会出现某个连接器悬空模块内部芯片损坏的情况
5、 确定公头引脚排列的顺序
6、 经软件转化后确定母头的排列顺序

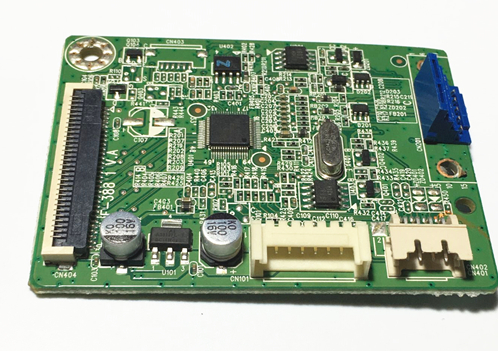

7、 转换完成后,仔细核对电路板与线束连接是否正确


二、在以上的连接器设计 选型过程中需要特别注意以下几点:
1、 在设计过程中要注意做插针的顺序的时候定义顺序要一致。(双排的插针更容易出错,因为有循环计数和上下计数两种不同的方式,建议大家建库的时候要特别小心)
2、 创建完成后,硬件工程师必须要同建库的工程师一起确认。
3、 特别是某些形状和图纸上需要仔细确认(普通对接插口,则较为容易分析顺序)
4、如果不是普通的对接插口,需要注意的是:视图一定要确认,是从上往下看,还是从下往上看。在同时提供两张视图的情况下,做线束的工程师会仔细关注母头,做印刷电路板的工程师会关注公头,因为同时有两张,因此不容易出错。对于其他情况,如果采用公头采用插针,使用外壳来构成外壳的时候,就要非常注意插针是没有方向的,也没有开始的,只有从母头转化成公头的顺序,才能顺利完成建库的工作,所以一定要注意。
