连接器针座(wafer)结构类型及使用的材料详解

作者: XYCO 轩业连接器 编辑: 萱萱 来源: http://www.xyco.com.cn 发布日期: 2019.06.17
信息摘要:
连接器针座行业内也称为底座(header)和wafer,是一种安装在印制电路板上的连接器,且需要与电路引脚焊接在一起。常见的连接器针座有:无…


连接器针座行业内也称为底座(header)和wafer,是一种安装在印制电路板上的连接器,且需要与电路引脚焊接在一起。

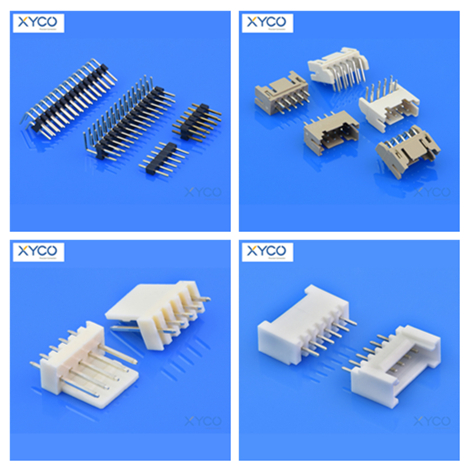

常见的连接器针座有:无罩底座(例如:排针结构)、有罩底座(常见的wafer类型)、摩擦锁扣类型。

连接器针座(wafer)结构类型及使用的材料详解



连接器的针座属于高温环境的专用塑料,需要具有耐高温的特性。例如:用于表面贴装焊接的针座需要经过回流焊设备焊接,耐温需要达到265°左右;另外一种是插针类型需要经过波峰焊设备焊接,耐温需要达到230°左右。如果塑料的耐温达不到在焊接过程中就会结构变形影响正常使用。


连接器针座使用的塑胶原料有:Nylon、高温尼龙、聚酯-PBT、聚酯-PCT、PPS、LCP等,不同的塑胶材质在成型过程中流动性、流程长短、收缩率、吸水性、线性膨胀系数都不一样,在塑胶模具开发时与使用的材料有很大的关系都需要经过精确的计算。

连接器针座(wafer)结构类型及使用的材料详解
