浅析FFC排线连接器的5大优势
作者: 萱萱 编辑: 来源: 发布日期: 2018.06.12
信息摘要:
FFC排线是一种柔软的扁平状的线缆,FFC排线的PIN位和间距大小有很多,FFC排线是为了让联线变得更加方便,这可以使得电子产品的体积大幅度…


FFC排线是一种柔软的扁平状的线缆,FFC排线的PIN位和间距大小有很多,FFC排线是为了让联线变得更加方便,这可以使得电子产品的体积大幅度地减少,帮助商家提高生产的效率,还可以帮助厂家减少生产成本。FFC排线最适合放在电子产品的主板和它们的移动部件的中间,PCB板之间以及作为电子设备之间的数据的传输线。因此,FFC排线被广泛用于各种类型的打印机 、 扫描仪、复印机、 音响、绘图仪、 电视机 等电器设备 和它们的主板之间的信号传输线和连接线,在当代的科技时代,是随处可见的。

 FFC连接器具有优良的柔韧性,可以灵活地运用到各个场合上,并且可以自由地折叠和弯曲,做千万次的滑动都不成问题。不仅如此,FFC排线连接器使用方便,体积也十分小巧,配线程序十分简单易懂,每个人都可以自行操作。

  FFC排线在生产中带来的便捷性

ffc排线体积小、重量轻,ffc排线板最初的设计是用於替代体积较大的线束导线。在目前的接插(cutTIng-edge)电子器件装配板上,ffc排线通常是满足小型化和移动要求的唯一解决方法。ffc排线(有时称作挠性印制线路)是在聚合物的基材上蚀刻出铜电路或印制聚合物厚膜电路。对於既薄又轻、其结构紧凑复杂的器件而言,其设计解决方案包括从单面导电线路到复杂的多层三维组装。ffc排线的总重量和体积比传统的圆导线线束方法要减少70[%]。ffc排线还可以通过使用增强材料或衬板的方法增加其强度,以取得附加的机械稳定性。

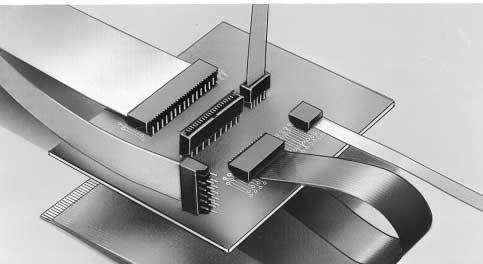

FFC排线连接器

  FFC排线的标准

FFC排线的标准包括以下几个方面:PIN数、FFC排线间距、FFC排线内部的导体的尺寸、排线裸线的长度、补强板的长度等。

1、FFC排线PIN位的范围在20-100之间;

2、FFC排线的间距有七个标准:0.3mm,0.5mm,0.8mm,1.0mm,1.25mm,1.27mm,2.54mm;

3、FFC排线内部的导体的尺寸有八个标准:0.035*0.3mm,0.05*0.5mm,0.05*0.7mm,0.05*1.0mm,0.1*0.5mm,0.1*0.7mm,0.1*0.8mm,0.1*1.6mm;

4、FFC排线的螺线长度范围为3-10mm;

5、FFC排线的补强板长度为3.5-20mm。

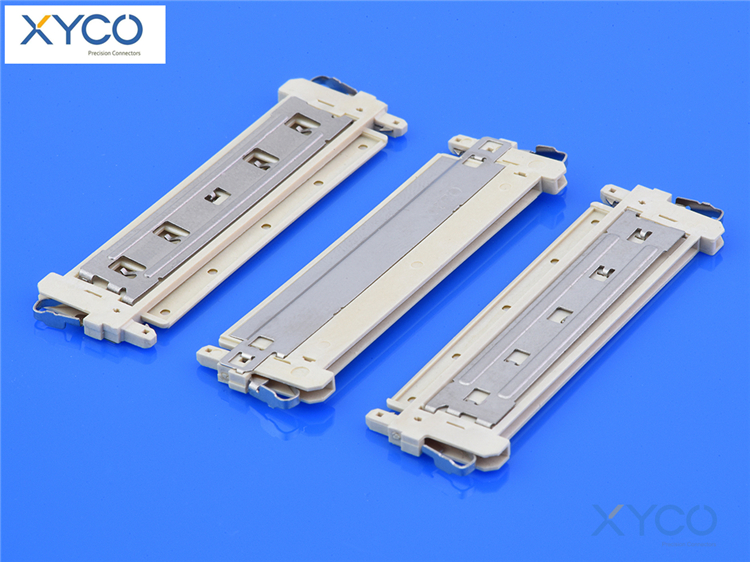

FI-RE FFC连接器

  FFC排线的5大优势讲解

1、ffc排线具有更高的装配牢靠性和质量。ffc排线削减了内连所需的硬体,如传统的电子封装上常用的焊点、中继线、底板线路及线缆,使ffc排线可以供应更高的装配牢靠性和质量。由于复杂的多个系统所构成的传统内连硬体在装配时,易呈现较高的元件错位率。

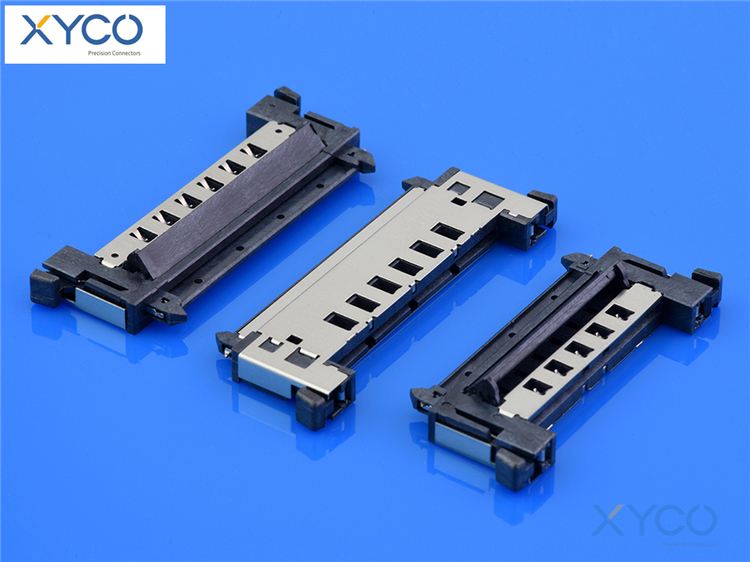

FFC排线的5大优势讲解

2、ffc排线可移动、弯曲、扭转而不会损坏导线,可以遵从不同形状和特殊的封装尺寸。其仅有的限制是体积空间问题。由于可以承受数百万次的动态弯曲,ffc排线可很好地适用於连续运动或定期运动的内连系统中,成为最终产品功能的一部分。刚性PCB上的焊点受热机械应力的作用,在数百次的回圈后便会失效。EECX Electronic的产品经理Andy说:“要求电信号/电源移动,而形状系数/封装尺寸较小的某些产品都获益于ffc排线。

3、ffc排线体积小、分量轻,灰ffc排线板开始的设计是用于替代体积较大的线束导线。在当前的接插(cutTIng-edge)电子器件装配板上,ffc排线凡间是知足小型化和挪动要求的独一处理办法。ffc排线(有时称作挠性印制线路)是在聚合物的基材上蚀刻出铜电路或印制聚合物厚膜电路。关于既薄又轻、其构造紧凑复杂的器件而言,其设计处理方案包罗从单面导电线路到复杂的多层三维组装。ffc排线的总分量和体积比传统的圆导线线束办法要削减70%。ffc排线还可以经过运用加强资料或衬板的办法添加其强度,以获得附加的机械不变性。

FFC排线的5大优势讲解

4、ffc排线具有优秀的电功能、介电功能、耐热性。优越的散热功能使元器件易于降温;较高的玻璃转化温度或熔点使得元件在更高的温度下优越运转。

5、ffc排线可挪动、弯曲、改变而不会损坏导线,可以服从分歧外形和非凡的封装尺寸。其仅有的限制是体积空间问题。因为可以接受数百万次的动态弯曲,ffc排线可很好地适用于延续活动或按期活动的机内连接系统中。

16号-KB902FFC主图

20号-KB904FFC主图

  FFC排线连接器的应用

目前广泛应用于各种打印机打印头和主板之间的连接,绘图仪、扫描仪、复印机、音响、液晶电器、传真机、各种影碟机等产品的信号传输及板板连接。在现代电器设备中,几乎无处在。

常用型号:

A型:两端连接且补强板粘贴在绝缘胶纸上;

B型:补强板交叉直接粘贴在绝缘胶纸上;

C型:两端补强板直接粘贴在导体上;

D型:两端补强板交叉直接粘贴在导体上;

E型:一端补强板贴在绝缘胶纸上,另一端直接焊锡;

F型:两端补强板直接贴在绝缘胶纸上,内部一半剥离;

G型:两端直接焊锡。
